Jak ve výkrese ( sestava ) přerušit danou součást?

Kompletní přehled příspěvků v tématu Jak ve výkrese ( sestava ) přerušit danou součást? řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

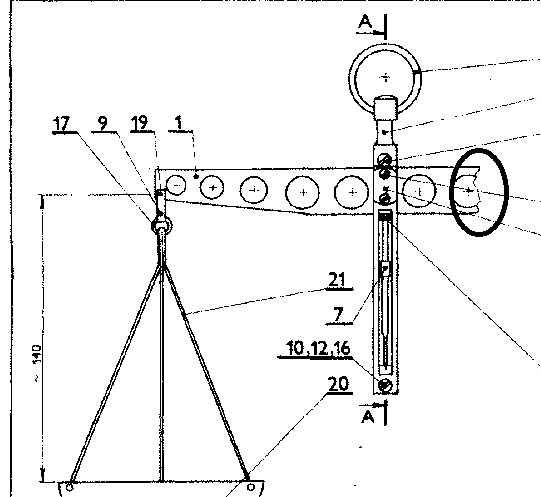

Tomáš Poslat zprávu \| Profil	Datum: 2.6. 2014 \| Zobrazeno: 9598x Konfigurace CATIA: Catia P3 V5R19 Text dotazu: Mám sestavu chemických vah a ve výkrese chci udělat řez, ale pokud nepřeruším RAMENO ( příloha ) , tak se mi tam poté plete miska, třmen, kroužky a provázky. Takže má otázka zní, jak to mám přerušit. Mnohokrát děkuji za jakoukoliv odpověď. Kajman Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#4596] \| Publikováno: 03.06. 2014 - 10:31 Dobrý den, tak v tomto případě máte několik možností. 1) místo řezu použít průřez (section cut) 2) pomocí funkce Overload properties (pravé tlačítko nad pohledem a vybrat v kontextovém menu) povypínat součástí, které v řezu nechcete vidět. Volil bych tuhle možnost. Případně se podívejte do témat, kde se řešil podobný problém
Tomáš Poslat zprávu \| Profil	[#4597] \| Publikováno: 03.06. 2014 - 14:56 Výborně.. Jen mi dalo práci, kde se funkce Overload properties nachází. Pomocí průřezu jsem to zkoušel, ale nechtěl jsem, abych měl normalizované součásti v řezu. Ještě jednou díky a chválím tyto stránky.
Tomáš Poslat zprávu \| Profil	[#4598] \| Publikováno: 03.06. 2014 - 15:20 Tak ještě jedna otázečka. Ve výkrese mám tedy pohled a řez a mám oba dva očíslované ( Balloon generation ).. jde spojit dva "balony" do jednoho? Např. dva "balony" čísla 1 je dát dohromady. Snad mě pochopíte.
Ing Jan Cinert Poslat zprávu \| Profil	[#4599] \| Publikováno: 03.06. 2014 - 19:50 Maximálně jednomu odeberete čáru (remove leader) a posadíte je vedle sebe. Tomu bez čáry se pak dá nastavit pozice vůči tomu prvnímu, takže při pohybu s prvním se ho druhý drží. Nebo jste myslel něco jiného?
Tomáš Poslat zprávu \| Profil	[#4600] \| Publikováno: 03.06. 2014 - 22:41 Nakonec jsem stejná čísla ( stejné bubliny se stejnými čísly ) dal k sobě ( překryl ) a vymazal jedno číslo a v properties jsem zvolil, že tam nechci žádnou bublinu ( none ).. problém vyřešen a vypadá to oku libé.. Děkuji za čas a odpovědi.
Ing Jan Cinert Poslat zprávu \| Profil	[#4601] \| Publikováno: 04.06. 2014 - 00:27 Jestli jste jen chtěl od jedné pozice dvě šipky, tak stačí na ballonu pravé tlačítko a zvolit Add leader. Podle toho co popisujete dostanete stejný výsledek... :-)
Ing Jan Cinert Poslat zprávu \| Profil	[#4602] \| Publikováno: 04.06. 2014 - 00:27 Jestli jste jen chtěl od jedné pozice dvě šipky, tak stačí na ballonu pravé tlačítko a zvolit Add leader. Podle toho co popisujete dostanete stejný výsledek... :-)
