Rozvinutí profilu

Kompletní přehled příspěvků v tématu Rozvinutí profilu řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

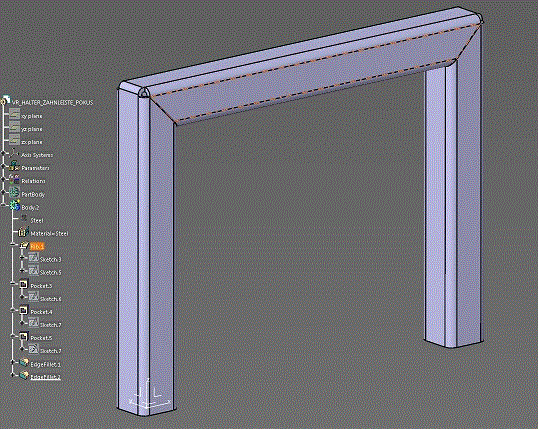

Zdenek Jaroš Poslat zprávu \| Profil	Datum: 30.9. 2014 \| Zobrazeno: 9362x Konfigurace CATIA: V5 R19 SP9 Text dotazu: Dobrý den, rád bych se optat zda má někdo zkušenosti s rozvinutím profilu. Profil (viz obrázek) je vytvořen v PD, pokud se následně přepnu do GSD a nadefinuji \"recognize\" a použiji funkci \"unfold\" profil se mi rozvine kompletně ( jako plech). Já potřebuji aby se rozvin provedl v tomto případě pouze ve dvou místech. Rozvin potřebuji jako podklad pro 3D Laser. Chtěl bych přijít na to, jak tento rozvin dělat automaticky, a ne modelovat dvě části ( rozvinuté, nerozvinuté). Děkuji Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#4758] \| Publikováno: 01.10. 2014 - 10:33 Dobrý den, pokud součást převedete na sheet metal part, pak se rozvine celá - od toho tam ten rozvin je. Já bych na to šel jinak. Namodeloval bych si pevnou prostřední část a k ní oba zahnuté konce. U nich by poslední operace byla Rotate. Úplně nakonec bych tyto části spojil např. multisection solidem. Pak stačí úhel natočení ve funkci rotate svázat s jedním parametrem a můžete jednoduše přepínat mezi oběma stavy.
