flexibilná zostava

Kompletní přehled příspěvků v tématu flexibilná zostava řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Frederik Biely Poslat zprávu \| Profil	Datum: 20.5. 2015 \| Zobrazeno: 9673x Konfigurace CATIA: V6 Text dotazu: Dobrý deň, akým spôsobom by som mohol v nadradenej zostave vyhotoviť jej podzostavu tak, aby bola táto podzostava flexibilná. To znamená, že aby som s nou mohol hýbať v nadradenej zostave.

Ing Jan Cinert Poslat zprávu \| Profil	[#5182] \| Publikováno: 21.05. 2015 - 08:42 Dobrý den, pravým tlačítkem nad instancí sestavy a zvolit Flexible/Rigid subassembly. Ikona ve stromu pak bude fialová a sestava se bude navenek tvářit jako flexibilní, ale bude se snažit zachovávat alespoň ty vazby, které nebudou kolidovat s nadřazenou sestavou. Příklad: Sestava pístu ve válci, kde je svázaný píst s válcem (osa-osa jako coincidence, zdvih jako offset), je jako podsestava v rámci větší sestavy. Chcete řídit zdvih jinou vazbou offset, která je v nadřazené sestavě. Normálně to nepůjde, podsestava se nepohne (píst se ve válci neposune), ale jakmile změníte typ na flexible, vazba offset uvnitř podsestavy "povolí" a píst se pohne, ale osově z válce nevyjede.
Frederik Biely Poslat zprávu \| Profil	[#5184] \| Publikováno: 21.05. 2015 - 09:08 ešte mi prosím poraďte, čo znamená po česky instance sestavy?
Ing Jan Cinert Poslat zprávu \| Profil	[#5185] \| Publikováno: 21.05. 2015 - 09:52 = ikona sestavy ve stromu. :-)
Frederik Biely Poslat zprávu \| Profil	[#5186] \| Publikováno: 21.05. 2015 - 10:50 Keď kliknem pravým tlačítkom nad ikonou zostavy tak tam nevidím takú možnosť. Bolo by možné ukázať na obrázku?
Ing Jan Cinert Poslat zprávu \| Profil	[#5187] \| Publikováno: 21.05. 2015 - 11:09 Je to schované pod `Components > Flexible/Rigid sub-assembly`.
Frederik Biely Poslat zprávu \| Profil	[#5188] \| Publikováno: 21.05. 2015 - 11:58 Neviem či to je verziou alebo čím, ale nevidím to tam.
Ing Jan Cinert Poslat zprávu \| Profil	[#5189] \| Publikováno: 21.05. 2015 - 12:32 Tak se omlouvám, i po tolika letech si to nepamatuju...musíte taky občas zkusit podívat se vedle. v těchto kontextových menu často bývají schované nejdůležitější funkce :-) Takže viz. příloha. Přiložené obrázky:
Frederik Biely Poslat zprávu \| Profil	[#5191] \| Publikováno: 21.05. 2015 - 12:42 Tak to bude asi tou verziou... Přiložené obrázky:
Ing Jan Cinert Poslat zprávu \| Profil	[#5192] \| Publikováno: 21.05. 2015 - 13:12 ... tak to samozřejmě ano. Nevšiml jsem si že máte uvedenou používanou verzi V6, tam tato možnost není. Jaksi jsem vzhledem k dosavadnímu minimálnímu nasazení V6 nepředpokládal, že se tu budou objevovat otázky s ní související. S V6 jsem už také měl čest se setkat a nepamatuju se, že by tam tahle funkce byla. Jaký konkrétně máte release V6R2013x?
Frederik Biely Poslat zprávu \| Profil	[#5193] \| Publikováno: 21.05. 2015 - 13:14 To nevadí. Ano, presne takú verziu máme.
Frederik Biely Poslat zprávu \| Profil	[#5194] \| Publikováno: 22.05. 2015 - 07:51 A je na to nejaký kinematický modul alebo ako sa to rieši v catii?
Ing Jan Cinert Poslat zprávu \| Profil	[#5195] \| Publikováno: 22.05. 2015 - 23:14 Modul pro kinematiku samozřejmě existuje, jde o to jestli máte potřebnou licenci. U V5 to bylo DMU Kinematics. Kinematika ale primárně slouží k rozpohybování sestavy, tj. nadefinují se členy mechanismu a vazby mezi nimi, a nakonec se určí pohyby na vstupech. To váš problém ale v zásadě neřeší. Snažím se si vzpomenout, zda u V6 nebyla nějaká alternativa k možnosti Flexible/Rigid subassembly. Mám dojem, že jsme kvůli absenci této možnosti byli poměrně rozladění. Faktem je, že některé funkce implementované ve V5 nepochopitelně chyběly u V6, i když se s postupem času začaly v některých verzích zase objevovat. Pokud máte V6R2013x (tipuji Vás na Konštruktu), pravděpodobně budete časem migrovat na 3D Experience (V6R2014x nebo 2015), kde již možná něco podobného opět bude. Zkusil bych se podívat do editoru vazeb (Engineering constraints) v sestavě, jestli něco podobného není v nabídce přímo při vytváření. Zde se de facto vybírá i kinematický typ vazby (lze pak použít rovnou v kinematice).
Frederik Biely Poslat zprávu \| Profil	[#5196] \| Publikováno: 23.05. 2015 - 15:01 Predtým som robil v Solidworkse. Čo sa týka väzieb tak je tam velký rozdiel medzi nimi. V catii je možnosť voliť tieto módy: drive, measured a controlled. Aký maju význam?
Ing Jan Cinert Poslat zprávu \| Profil	[#5197] \| Publikováno: 23.05. 2015 - 22:20 Upřímně už si to přesně nepamatuju a nyní přístup k V6 již nemám. Je dost možné že právě v tomto to bude. Módy budou mít ale smysl jen u některých vazeb, kde se udává hodnota (offset, angle), protože např. u koincidence to žádný význam mít nebude. V každém případě by tohle mělo být podrobně popsáno v dokumentaci, kterou určitě máte dostupnou. Tu doporučuju v takovýchto případech projít, protože často se člověk i po několika letech práce dozví, že něco dělal celou dobu zbytečně zdlouhavě, ne-li dokonce špatně. A na rady ostatních taky vždycky nedejte. Někdo si vyšlape cestičku a tu pak používá pořád, i když to jde jinak a lépe.
Frederik Biely Poslat zprávu \| Profil	[#5198] \| Publikováno: 24.05. 2015 - 14:11 No ved práve preto sa neviem zmieriť s touto absenciou flexibilných zostáv, lebo mám rád keď si môžem uľahčiť život a vždy existuje niekolko možností ako to nakresliť. Neviem či máme ten kinematický modul, tak to v priebehu týždňa zistím ale hlavne sa oboznámim s významom tých modov vo väzbách (drive, measured a controlled). Flexbilnosť zostáv mi príde ako samozrejmosť lebo inak je nutné väzbiť taketo sústavy 2 krát. Inak, migrácia na vyššiu verziu sa dá vyhotoviť aj ked používame databázový server? Keď som chytil solidworks prvý krat do ruky tak som si ho hneď oblúbil, lebo mi prišiel taký intuitívny. Ale tiež mal svoje nevýhody...
Ing Jan Cinert Poslat zprávu \| Profil	[#5199] \| Publikováno: 24.05. 2015 - 20:00 Migrace je samozřejmě možná, ale dochází k ní většinou až po dlouhodobém testování a pokusných migrací na neprodukčním prostředí. Nikdo si nevezme na triko zodpovědnost za to, že po migraci bude firma např. týden paralyzovaná, protože něco nepojede. Nemusí to být vždy jednoduché, ale pokud by se nedalo migrovat, tak k čemu by potom ty software byly....
Frederik Biely Poslat zprávu \| Profil	[#5405] \| Publikováno: 20.10. 2015 - 09:56 Dobrý deň. Tak aby som sa len nevypytoval, prišiel som na to ako nastaviť diely v podzostave flexibilné voči nadradenej zostave, ak by to niekoho zaujímalo.
Ing Jan Cinert Poslat zprávu \| Profil	[#5406] \| Publikováno: 20.10. 2015 - 16:24 ... tak to sem rovnou napište, nejlépe i s obrázekm. Vždycky se nejde někdo, koho to bude zajímat.

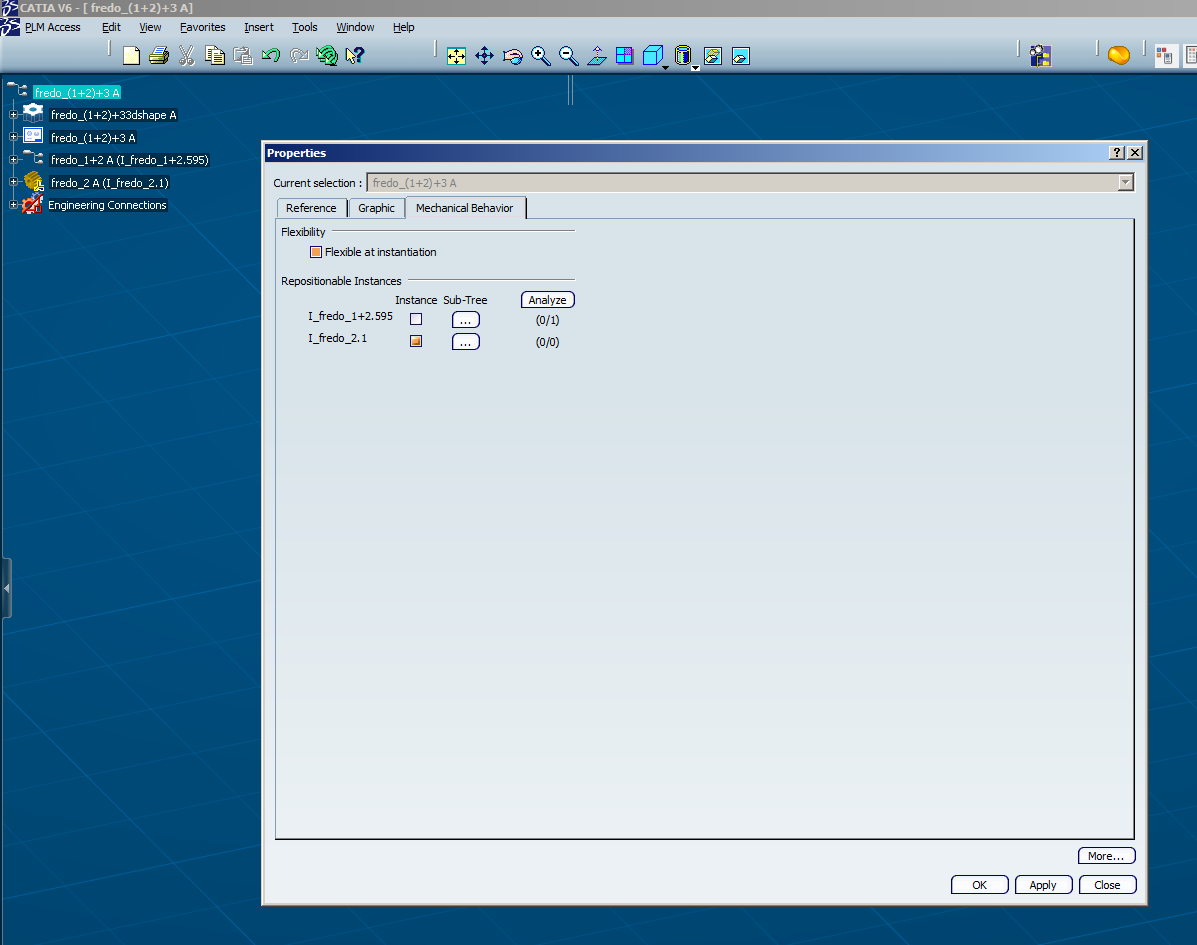

Frederik Biely Poslat zprávu \| Profil	[#5409] \| Publikováno: 21.10. 2015 - 15:56 Takže treba postupovať podla obrázkov... Môžete si vybrať flexibilitu podzostavy alebo jej konkrétnych dielov... Přiložené obrázky:
