10106x Konfigurace CATIA: V5R19 Text dotazu: |
Ing Jan Cinert Poslat zprávu | Profil |
[#5398]
| Publikováno:
11.10. 2015 - 21:56 Dobrý den,

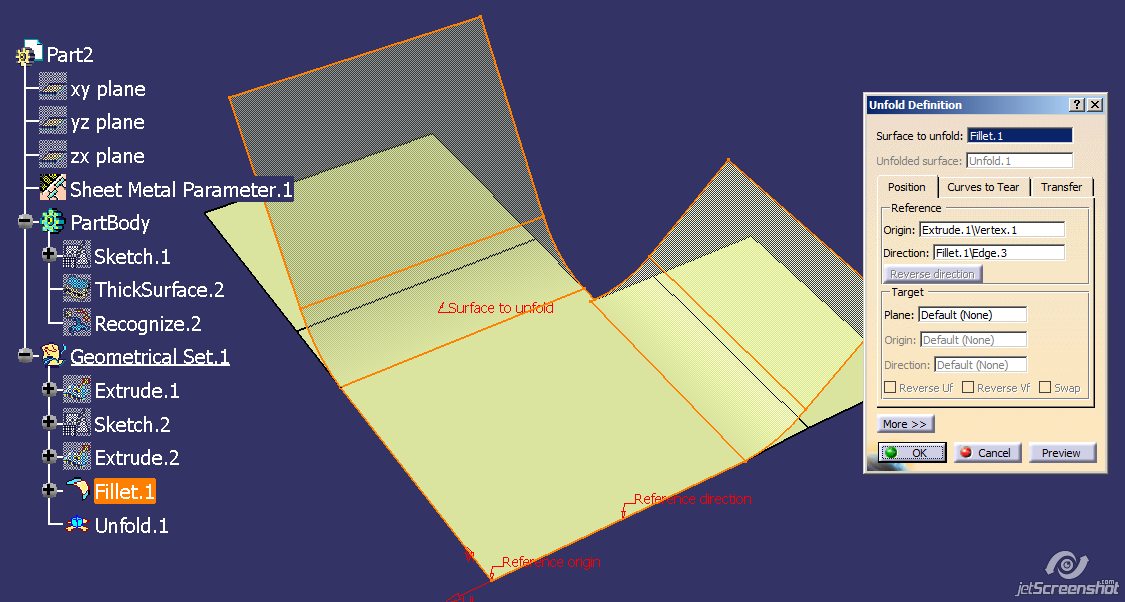

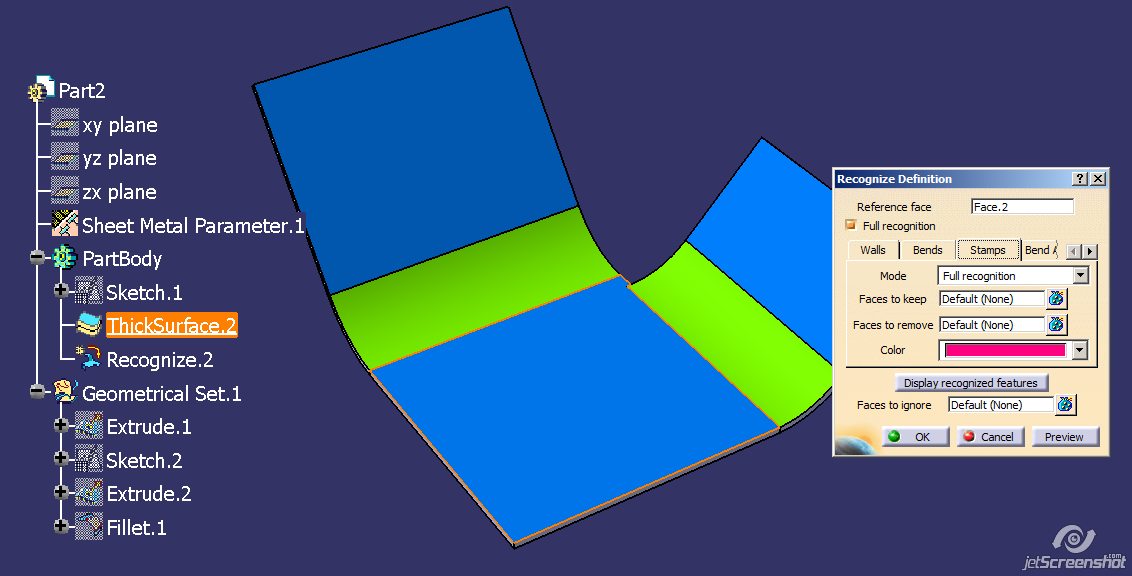

zde jsou dvě možnosti, jak se dostat k rozvinutému tvaru. 1) V Sheetmetalu použít funkci Recognize. Ta dokáže rozpoznat jednotlivé tvary plechu a pak se dá velmi jednoduše použít fce Unfold přímo v SMT. Model samozřejmě musí alespoň trochu odpovídat skutečnosti - pokud jsou v něm obecné plochy, nemusí rozpoznání proběhnout korektně nebo také vůbec. 2) V plochách (licence GSO) je funkce Unfold. Algoritmus rozvinu je tuším stejný jako u SMT, ale můžete si zvolit nástřihové čáry a rozvin se provede vždy (v případě obecných ploch dochází ke zkreslení výsledku) Obě funkce na obrázku v příloze. |
