URČEŃÍ KŘIVOSTI PLOCH

Kompletní přehled příspěvků v tématu URČEŃÍ KŘIVOSTI PLOCH řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
jakub machálek Poslat zprávu \| Profil	Datum: 1.1. 2016 \| Zobrazeno: 9563x Konfigurace CATIA: V5-6R2014 GSD GSO Text dotazu: Zdravím, prosím o informaci, jestli existuje v CATII nějaká analýza křivosti ploch. Problém nastává pokud se dělá deformace ploch k optimalizaci odpružení. Pomocí funkcí Shape morphing se dělají deformace ploch, které z roviných ploch pomocí řezů sice udělají plochy deformované ale rozvlní je. Proto bych chtěl nějak pomoci k optimalizaci tohoto problému. Nějakou analýzou zjistit jak je plocha "křivá", popřípadě jestli jde poté takto zdeformované plochy převést na rovinné. Děkuji za reakce: Kuba.

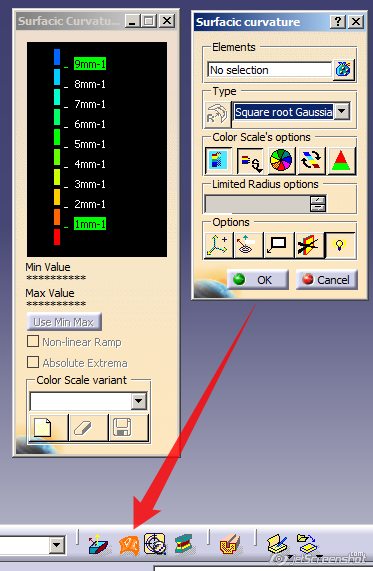

Ing Jan Cinert Poslat zprávu \| Profil	[#5547] \| Publikováno: 03.01. 2016 - 10:31 Dobrý den, na to existuje nástroj Surfacic curvature analysis. S ním zjistíte křivost plochy v kterémkoliv místě a pak jí můžete vyrovnávat. K vyrovnání už musíte použít některou z funkcí GSD nebo FS. Od R24 je dostupná funkce Topology simplification, se kterou se dá komplexní plocha zjednodušit a i vyhladit. Přiložené obrázky:
jakub machálek Poslat zprávu \| Profil	[#5581] \| Publikováno: 11.01. 2016 - 07:57 Díky za info, procházel jsem to a není někde návodka jak s touto analýzou pracovat? Je tam hodně možností a právě jsi nejsem jistý která určí nejlépe když je plocha po deformaci zvlněná - viz obrázek. Dejme tomu křivost do 0,05 mm je ok. Přiložené obrázky:
Ing Jan Cinert Poslat zprávu \| Profil	[#5582] \| Publikováno: 11.01. 2016 - 09:06 Návod, resp. podrobný popis je dokumentaci CATIA - měli byste ji mít nainstalovanou. Z vašeho dotazu si nejsem úplně jistý, jestli kontrola křivosti je to co potřebujete. Na obrázku se řeší spíše odchylka než křivost. Ukázka jednoduchého použití Porcupine křivostní analýzy v příloze Přiložené obrázky:
jakub machálek Poslat zprávu \| Profil	[#5608] \| Publikováno: 05.02. 2016 - 05:53 Zdravím, děkuji za odpověď. Ještě jedna otázka je v Catii možné přiřadit ploše něco jako materiál, ale aby měl funkci jak v jiných softwarech - tzv. "zebra lines". K určení zvlnění plochy - např u pohledových dílů se této varianty využívá... Díky.
