Čáry ohybu a broken view

Kompletní přehled příspěvků v tématu Čáry ohybu a broken view řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Jakub Švejda

Poslat zprávu | Profil
Datum: 20.10. 2017 | Zobrazeno: 304x
Konfigurace CATIA: V5R19, PS9

Text dotazu:
Dobrý den Všem,

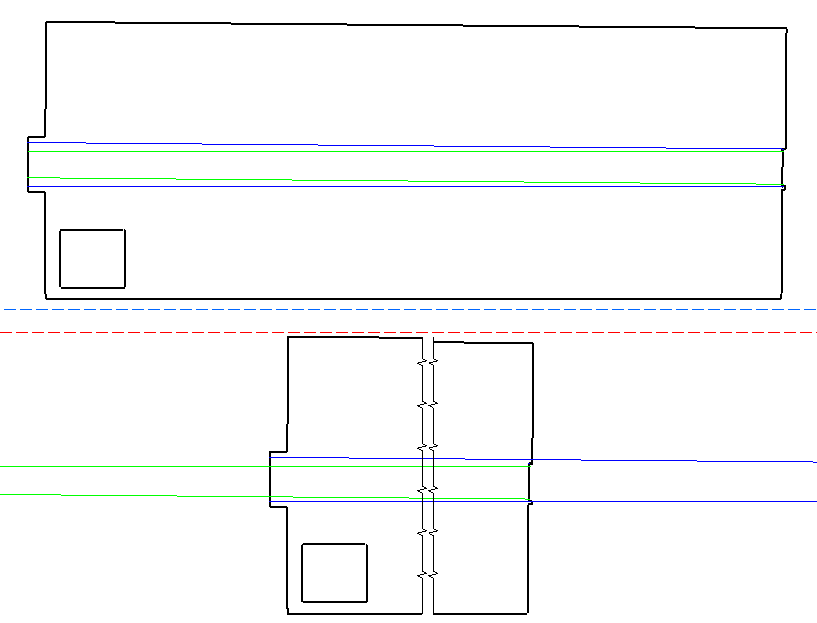

prosím o radu zda umí Catia přerušit čáry ohybu společně s pohledem? (Broken view)

Mám rozvinutý pohled plechu s ohyby které nejsou rovnoběžné. Pohled bych rád zmenšil použitím broken view, ale poté nesouhlasí čáry ohybu.

Děkuji za rady.

Jakub

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#6355] | Publikováno: 01.11. 2017 - 09:50
Dobrý den,

zkoušel jsem podobný příklad v R26 a vše se zdá být v pořádku. Čáry ohybu se po přerušení pohledu nezměnily.

Je možné, že je u R19 chyba.

Díl jste dělal regulerně v SMD bez použití PartDesign features?

Přiložené obrázky:

Jakub Švejda

Poslat zprávu | Profil
[#6357] | Publikováno: 01.11. 2017 - 10:21
Dobrý den,
děkuji za reakci.

Nemůže to ovlivnit nastavení, stejně jako se musí zapnout promítání pohledů s přerušením (použiji "Broken View" na Front view a poté generuji přes "Projection View" další pohledy)?

Modely mám dva, konstrukční a technologický. Konstrukční je čistě z SMD, technologický má prvky z PartDesign. Přerušení rozvinutého pohledu dopadne z obou stejně.

Přikládám odkaz kam jsem nahrál oba modely, pokud by jste se na ně chtěl podívat:
Modely

Ing Jan Cinert

Poslat zprávu | Profil
[#6358] | Publikováno: 01.11. 2017 - 10:47
Těžko říct. Když uděláte nejdřív odvozené pohledy a až pak Broken view, dopadne to stejně? Němělo by se to sice ovlivňovat, ale jeden nikdy neví.
Jakub Švejda

Poslat zprávu | Profil
[#6359] | Publikováno: 01.11. 2017 - 10:58
Uživatel cituje z příspěvku #6357:
'Nemůže to ovlivnit nastavení, stejně jako se musí zapnout promítání pohledů s přerušením (použiji "Broken View" na Front view a poté generuji přes "Projection View" další pohledy)?'

Promítání pohledů s přerušením, zmiňuji nezávisle na problému se kterým bylo založeno toto téma.

V nastavení se dá určit, zda se promítne přerušený pohled nebo poheld bez přerušení. Tak mne napadlo zda to není podobné u přerušení čar ohybu.
