Kopírovanie tvaru

Kompletní přehled příspěvků v tématu Kopírovanie tvaru řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Erik Tabasco

Poslat zprávu | Profil
Datum: 12.3. 2018 | Zobrazeno: 960x
Konfigurace CATIA: CATIA V5-R20

Text dotazu:
Dobrý deň,

Chcel by som Vás poprosiť o pomoc, s catiou pracujem v práci doma sa snažím zdokonalovať bohužiaľ svojou nešikovnosťou, nepozornosťou sa neviem nikde dopátrať k odpovedi na moju otázku.

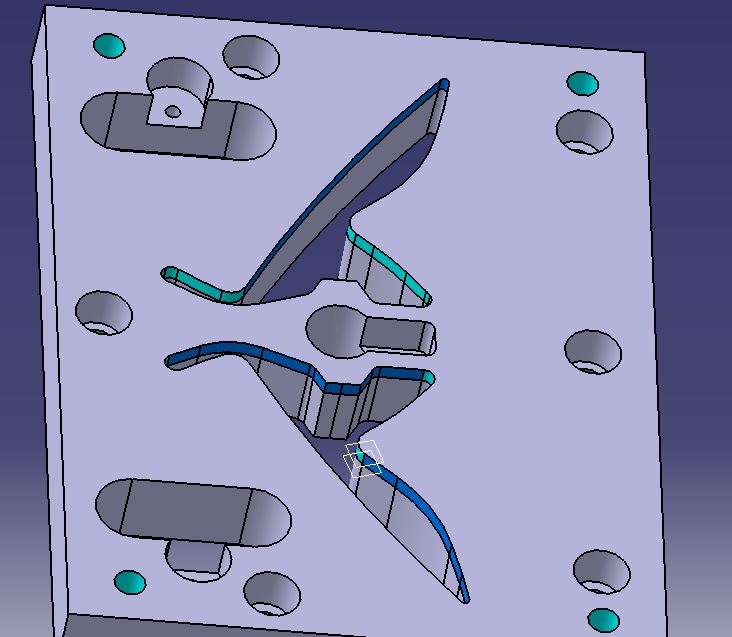

V prílohe zasielam fotografiu strižnice z postupového nástroju. Mojou otázkou je ako by sa dal okopírovať tvar strižnice a následne vytvoriť strižnik.

Ak máte k dispozícií video návod po prípade ak by sa to dalo písomne nejako vysvetliť bol by som vďačný.

Ďakujem

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#6441] | Publikováno: 12.03. 2018 - 21:45
Dobrý den,

k podobným úlohám slouží cosi, čemu se říká skeleton nebo také adaptér (zde na fóru je o něm minimálně jeden článek). Jde o speciální samostatný part, který nese všechny důležité informace o tvarech (designu), pozicích, parametrech atd.

Ve vašem případě se bude jednat o konturu střižnice - skicu, která definuje tvar vystřihovaného dílu. Skica se pak použije v obou skutečných dílech - střižníku i střižnici jako tzv. kopie s linkem (vytvoření pomocí kombinace funkcí Copy - Paste Special / As result with link (také popsáno v článku).

Tvar prostřihu se tedy definuje ve skeletonu (zde se skica upravuje), a do obou dílů už se jen přenáší její asociativní kopie. Jakoukoliv změnu pak stačí provést ve skeletonu a automaticky se promítne v obou součástech. Pak už stačí jen dodělat tvarové úpravy (zkosení, odlehčení) a je hotovo.

Stejně tak se dá definovat vedení (resp. jeho osy), dorazy apod, zkrátka všechny části, které mají společnou referenční geometrii.

V některých případech si konstrukci bez skeletonu ani nelze představit.

Zde odkazy na články - Linky I. a Linky III. popřípadě popis celé metodiky skeletonu.
Erik Tabasco

Poslat zprávu | Profil
[#6442] | Publikováno: 13.03. 2018 - 08:49
Dobrý deň, návody si popozeram, preštudujem a vyskúšam. Poprosim nechať tému odomknutú keby mám ďalšie otázky. Ďakujem
Erik Tabasco

Poslat zprávu | Profil
[#6462] | Publikováno: 03.04. 2018 - 19:41
Dobrý deň,

Bohužial nejako sa z textového návodu neviem vymotať, je možne niekde nájsť video návod kde by som našiel vyriešenie môjho problému?

Po prípade keby sem hodím .stp súbor bol by niekto ochotný natočiť video k mojej otázke?

Ďakujem
Ing Jan Cinert

Poslat zprávu | Profil
[#6463] | Publikováno: 04.04. 2018 - 13:33
Dobrý den,

podle k tomu video skutečně není třeba.

Vymodelujte si střižnici jako jeden part - profil bude definovaný skicou.

Pak si vytvořte střižník a jako profil použijte tu samou skicu z partu střižnice. Automaticky (max si změníte nastavení v Tools - Options - Infrastructure - Part infrastructure - General) vytvoří externí link a skica se zkopíruje do modelu střižníku. Pak budete jednou skicou řídit střižník a střižnici.

Na obrázku jednoduchý náhled.

Přiložené obrázky:

Jan Vaník

Poslat zprávu | Profil
[#6464] | Publikováno: 04.04. 2018 - 17:47
Snažší je používat modelování v multipartu, alespoň pro začátečníka. Postupové střihadlo bude mít jen pár dílů, rozpohybovat to snad nebude nutné. Pak je snadné použít jeden náčrt pro více dílů a operací. Odpadá nutnost ukládat spoustu souborů, pro pár dílů se ani nevyplatí je pojmenovávat ve stromu. Je to rychlejší práce, než se sestavou. V tom je Catia výborná a koukám, že tohle umožňuje čím dál více CAD systémů.

Přiložené obrázky:

Erik Tabasco

Poslat zprávu | Profil
[#6465] | Publikováno: 04.04. 2018 - 18:49
Ďakujem obom za radu, pri súboroch .catpart je mi to už jasné nakoľko samotný part obashuje skicu otvoru strižnice.

Záhadou pre mna zostáva keď je súbor vo formáte .stp ktorý neobsahuje strom. ( obrázok )

Přiložené obrázky:

Ing Jan Cinert

Poslat zprávu | Profil
[#6466] | Publikováno: 04.04. 2018 - 23:26
Formát step nikdy nebude obsahovat strom ... jedná se o univerzální CAD formát, který obsahuje pouze informace o geometrii, (matematický popis tvaru), ale už ne o tom, jak byla vytvořena. Používá se především pro "výměnné" účely mezi různými CADy a často je jedinou rozumnou možností, jak převést data z jednoho CADu do druhého.
Erik Tabasco

Poslat zprávu | Profil
[#6467] | Publikováno: 05.04. 2018 - 07:23
Zdravím, je mi jasné že formát step nebude obsahovať strom, preto by som chcel pomôcť s kopirovaním tvaru vo formáte step.
Teda ak je to možné.
Ing Jan Cinert

Poslat zprávu | Profil
[#6468] | Publikováno: 05.04. 2018 - 14:10
V tomto případě máte asi jedinou možnost. Musíte do skici tvaru vyprojektovat původní geometrii z "mrtvoly", která vznikla ze stepu, projektované křivky odizolovat a třeba se je pokusit zakótovat (u obecných tvarů to samozřejmě nemá cenu a stačí je zafixovat).

Takto vytvořenou skicu již můžete použít dál.

PS: Tohle jsou ale základní funkce skicáře....
Erik Tabasco

Poslat zprávu | Profil
[#6477] | Publikováno: 25.04. 2018 - 20:03
Dobrý deň,

Rozumiem že sú to základné funkcie skicáru ale v mojom prípade je lepšie spýtať sa na daný problém.

Prekopírovať tvar sa mi podarilo cez .dxf a následne nakopírovanie do sketcheru a vytiahnutie cez pad, v podstate to svoj účel splnilo. Teraz by som mal otázku ohľadom zmenšenia tohto tvaru, kedže strižnica je modelovaná zo strižnou vôlou potreboval by som tvar strižníku zmenšiť napríklad o 0,5 mm po obvode.

Je to možné?

Ak nie poprosím LOCK, a Ďakujem velice pekne za pomoc.
Ing Jan Cinert

Poslat zprávu | Profil
[#6478] | Publikováno: 25.04. 2018 - 21:38
Ano, samozřejmě že tohle lze, máte dokonce několik možností.

1) Použít fci Thickness přímo na solidu (na střižnici) a zadat zápornou hodnotu - tím se ubere tloušťka. Funkce funguje s tangentní propagací ploch, tj, pokud jsou mezi plochami ostré přechody, musíte dílčí plošky střižnice oklikat všechny (lze vybrat více ploch najednou)

2) vytvořit druhou skicu, do které vyprojektujete tu první a následně použijete fci offset ve skicáři a z této skici vytáhnete další pad - střižnici
Erik Tabasco

Poslat zprávu | Profil
[#6479] | Publikováno: 26.04. 2018 - 21:17
Znovu Vám chcem poďakovať za všetky rad.

Vyskšal som prvú možnost funguje tak ako by mala.
Časom vyskúšam aj druhú.


Ešte raz ďakujem.
