Freeform analysis - Draft Analysis

Kompletní přehled příspěvků v tématu Freeform analysis - Draft Analysis řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Patrik Vaclav Poslat zprávu \| Profil	Datum: 13.3. 2018 \| Zobrazeno: 7396x Konfigurace CATIA: CV5 R26 SP3 HF46 Text dotazu: Ahojte, stretli ste sa uz s chovanim Catie pri vytvarani viacerych Draft Analyz: 1. Vytvorim prvu analyzu a funguje ako ma - je vidiet v strome a na 3D modely tiez. 2. Potom vytvorim dalsie no ani jedna nie je vidiet na 3D modely, no v strome su viditelne. Co je sranda tak stale je vidielna iba ta co bola vytvorena ako prva. Da sa to nejako fixnut (options) alebo obijst? Je treba nejaka dalsie catia licencia? Dakujem za pomoc...

Ing Jan Cinert Poslat zprávu \| Profil	[#6443] \| Publikováno: 13.03. 2018 - 23:33 Dobrý den, mělo by stačit Hide/Show přímo na Draft analýze. Nechte zobrazenou vždy jen tu, kterou chcete vidět. Logicky není možné zobrazit více analýz "přes sebe", to by pak nedávalo smysl.
jukom Poslat zprávu \| Profil	[#6444] \| Publikováno: 14.03. 2018 - 07:59 Dobrý deň, Draftová analýza práve aj mne v tomto prípade nefunguje správne. Tiež som si zpočiatku myslel, že stačí dať do show iba jednu analýzu. Neviem, či to robí iba R26 verzia, alebo traba niekde niečo ešte "odkliknúť". Hlbšie som to neskúmal. Jednoducho vždy zmažem starú analýzu a vytvorím novú, keď je treba. Troška odbočím, ale niečo podbné majú aj väzby v zostavách. Dal som do "no show" kvázy set s väzbami. Tie sa všetky dajú do no show. No po vytvorení novej väzby, tá ostáva už zobrazená :)

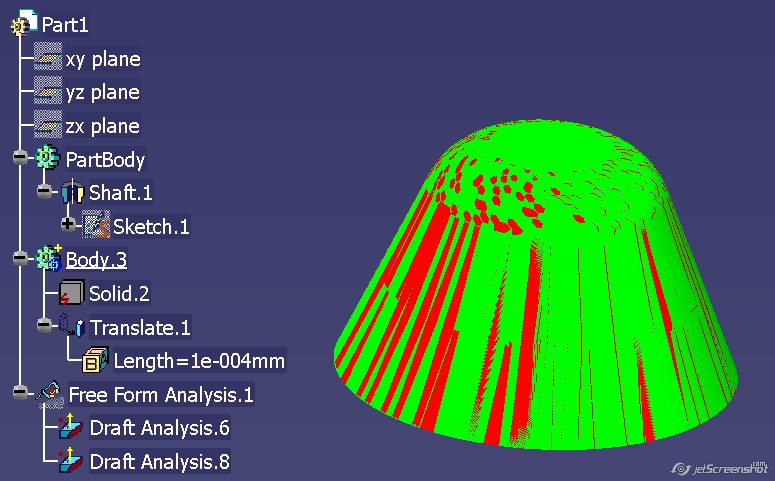

Ing Jan Cinert Poslat zprávu \| Profil	[#6445] \| Publikováno: 14.03. 2018 - 08:15 Tak mám další postřeh... Dal bych ruku do ohně za to, že dříve opravdu stačilo analýzu schovat a zobrazila další viditelná. K tomu samozřejmě muselo být InWotkObject nastaveno na objektu, na kterém byla analýza provedená. Teď se to opravdu chová tak, jak popisuje Patrik. Pomůže jen smazat a vytvořit znovu. Zkoušel jsem najít nějaký bypass. První pokus byl zkopírovat celé Body s linkem a udělat druhou analýzu na něm - bez úspěchu. Jakoby se barevné mapy nedokázaly prolnout jedna přes druhou, takže bez úspěchu. Pak jsem zkusil zkopírované Body posunout o 0,0001mm (aby stále bylo v překryvu), a to už zafungovalo. Stačí zobrazit vybraná Body, popř. skrýt analýzy, které nechceme vidět. Přiložené obrázky:
