Min. rádius na spline

Kompletní přehled příspěvků v tématu Min. rádius na spline řazený podle data jejich publikace na fóru.

UživatelPříspěvek
Stanislav Vokrouhlík

Poslat zprávu | Profil
Datum: 24.10. 2018 | Zobrazeno: 160x
Konfigurace CATIA: V5

Text dotazu:
Dobrý den,
V catii modeluji trasy vodicě klasicky přes kružnici pár pomocných bodů které spojím pomocí spliny a toté provedu vytažení pomocí RIBu. Nastáva mi tu problém s min. rádiusy ohybu. Chci se tedy zeptat zda není nějaká funkce která by definovala min. rádius ohybu spliny. Kde bych zadal počáteční, koncový bod a min. rádius spliny.
Děkuji Standa

Ing Jan Cinert

Poslat zprávu | Profil
[#6582] | Publikováno: 01.11. 2018 - 09:40
Dobrý den,

u spline bohužel křivost omezit nejde. Můžete měnit tenzi (poloměr oskulační kružnice) v každém bodě, kde je nastavena tečnost a tím částečně spline řídit. Jiná možnost není.

Obejít by se to dalo rozdělením trasy na "rovnější" části (není třeba řešit rádius) a "křivější" části.

Další možnost nabízí funkce Polyline (v GSD), u které se dá v každém jejím bodě definovat přesná velikost rádiusu.
Stanislav Vokrouhlík

Poslat zprávu | Profil
[#6583] | Publikováno: 01.11. 2018 - 09:50
Uživatel odpovídá na příspěvek #6582:


Dobrý den,

děkuji za odpověd.

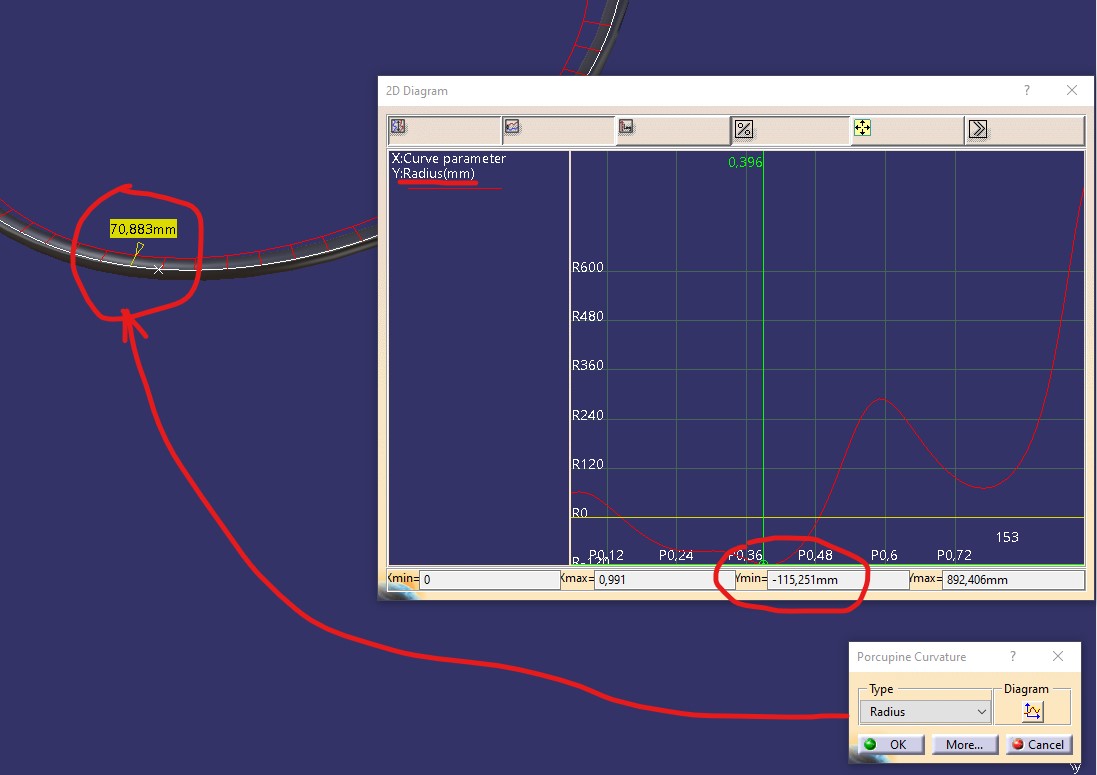

Funkci polyline jsem už zkoušel a pro mé použití není úplně vhodná. Zůstanu u metody ''pokus omyl'' kde posovám jednotlivé body spliny a mám zamnutou porcupine curvature analysis, která mi ukazuje oblast nejmenšího rádiusu.
