Export výkresu do PDF, TIF, JPG...

Kompletní přehled příspěvků v tématu Export výkresu do PDF, TIF, JPG... řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

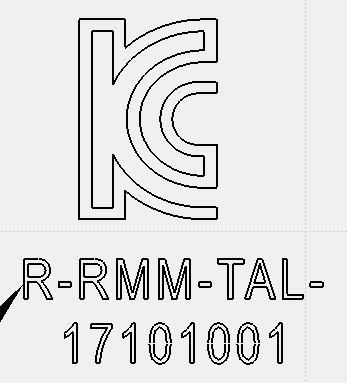

Milan Frýba Poslat zprávu \| Profil	Datum: 14.7. 2020 \| Zobrazeno: 4897x Konfigurace CATIA: V5-6 R2018 SP3 Text dotazu: Zdravím, Mám problém s exportem výkresu do nějakého obecného formátu. Typicky jsem používal Nitro PDF Creator (Pro 11) s dobrými výsledky. Teď mám ale model, kde jsou vytvořeny textové popisky přímo v modelu. Ve výkrese OK, ale když se to snažím exportovat přes "save as...", nebo tisknout přeš PDF Creator, výsledkem jsou strašně chlupatá písmenka... Viz. obrázky... Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#6812] \| Publikováno: 14.07. 2020 - 14:13 Dobrý den, tohle je způsobené rozpadem vektorové grafiky fontu do polyline při převodu textu do skici (předpokládám, že nepoužíváte aplikaci třetí strany pro práci s texty ve skice). Už jsem zaznamenal stížnosti zákazníků, že pak jsou výkresy nečitelné i v CATIA (na to stačí jen nastavit největší úroveň detailů a je to ok). Místo PDF lze použít tiff (bez komprese => velký soubor) nebo zkusit nastavit menší tloušťku čas u těchto problematických textů. Budou sice stále rozpadlé, ale už ne tak "chlupaté". Anebo zvolit jiný font, pokud to zákazník zkousne - ideálně SSS1
