Nastaveni vizuálu FEM (metoda konečných prvků)

Kompletní přehled příspěvků v tématu Nastaveni vizuálu FEM (metoda konečných prvků) řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

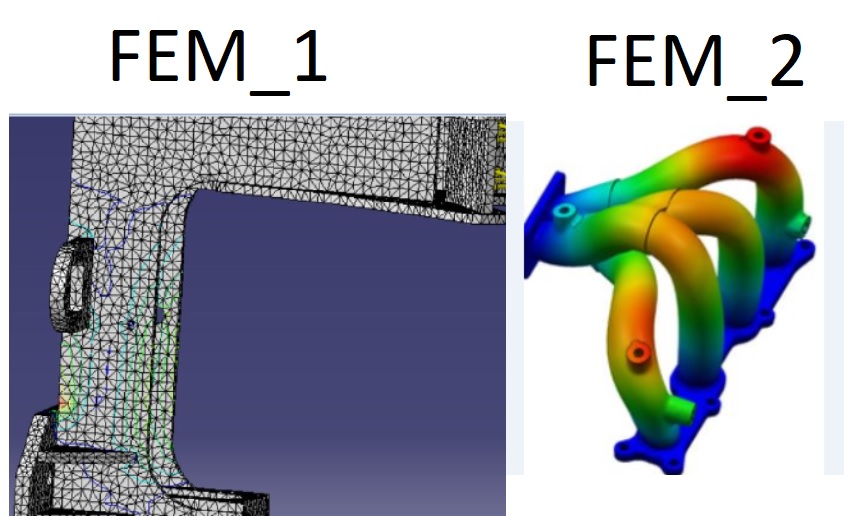

Ondřej David Poslat zprávu \| Profil	Datum: 10.4. 2021 \| Zobrazeno: 3658x Konfigurace CATIA: V5-R21 Text dotazu: Ahojte všichni. Potřeboval bych radu mám model, provedl jsem analýzu, s vyhodnocením se trochu potýkám ale to zvládnu. Potřeboval bych poradit jak dostat barevné rastry výsledného "namáhání". v příloze obrýzek FEM_1 je co z toho dostanu a obrázek FEM_2 (obrázek je ilustrativní) je to co bych přibližně potřeboval. Poradí někdo kde najít správné nastavení ? Děkuji. Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#6959] \| Publikováno: 11.04. 2021 - 09:44 Dobrý den, v tomto případě stačí schovat mesh - která se vám zobrazuje "přes" výsledek a zakrývá tak barevnou mapu rozložení hodnot u výsledku. Další možnosti jsou pak v uživatelském nastavení zobrazení, kde se dá nastavit, co vše se má u výsledků zobrazit (je to ta úplně poslední možnost u módů zobrazení ve spodním toolbaru).
Roman Poslat zprávu \| Profil	[#6960] \| Publikováno: 11.04. 2021 - 13:24 Dobrý den, zkuste také zapnout "Material mode". Je to myslím čtvrtý váleček v paletce pro změnu zobrazení a má na sobě jakoby šachovnici. Měl by zobrazit namapované barvy analýzy, podobně jako zobrazuje textury materiálů nebo draft analýzu apod.
