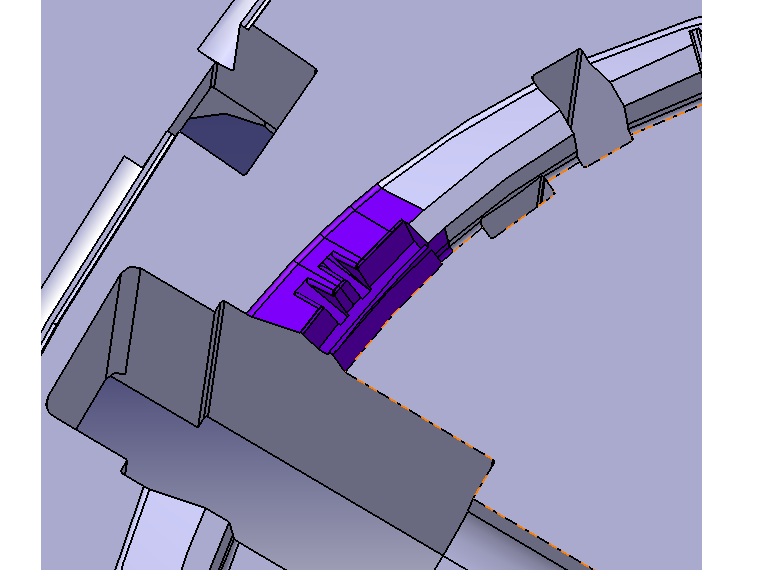

Vyřezání části tvaru
Kompletní přehled příspěvků v tématu Vyřezání části tvaru řazený podle data jejich publikace na fóru.
| Uživatel | Příspěvek |
Bohdan   Poslat zprávu | Profil |
Datum:
7.9. 2011
| Zobrazeno:
10225x Konfigurace CATIA: Text dotazu: Přiložené obrázky: |
Michal Jáger   Poslat zprávu | Profil |
[#2170]
| Publikováno:
07.09. 2011 - 13:47 Ja to zvyknem robiť nasledovne:
1. skonvertujem step. Otvorí sa mi v body ktorému dám názov napr. Model 2. vytvorím body s nazvom Doska 3. vytvorím si body s nazvom Vyrezanie 4. vytvorím si ďalšie body s nazvom Vlozka 5. vytvorím kópiu body Vyrezanie a Model, tak že na ne kliknem pravým tlačidlom vyberiem voľbu Copy, idem do menu Edit-Paste special- As result with link 6. Aktivujem body Doska a cez boolovske operacie do neho pridam body Model 7. Pomocou boolovskej operacie Remove odčitam od body Doska body Vyrezanie 8. Aktivujem kopiu body Vyrezanie a pomocou boolovskej operacie intersect zlúčim do neho kópiu body Model 9. Aktivujem body Vlozka a pomocou boolovskej operacie pridám do neho kopiu body Vyrezanie. Takto mi ostanú dve body Doska a Vlozka s ktorými môžem dalej pracovať. Obyčajne body Vložka skopírujem do nového partu. Přiložené soubory: |
Ing Jan Cinert   Poslat zprávu | Profil |
[#2172]
| Publikováno:
08.09. 2011 - 15:15 V podstatě souhlasím. V principu si vytvoříte Body, do kterého pomocí bool. operace přidáte další dvě Body. V prvním (Základ) namodelujete základní objem, který se odfrézuje, ve druhém (Operace) můžete přidat ještě např díry pro šrouby, kolíky, atd. První Body (Základ) si zkopírujete (Paste Special - As result with link) a oříznete ho tvarovou plochou, podle které se bude frézovat, popř. doděláte další operace (díry atd).
Se změnou vložky se pak bude měnit i odfrézovaná kapsa. Vložku lze (i s linkem kvůli asociativitě) vložit do jiného modelu. |
