problem v part design

Kompletní přehled příspěvků v tématu problem v part design řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

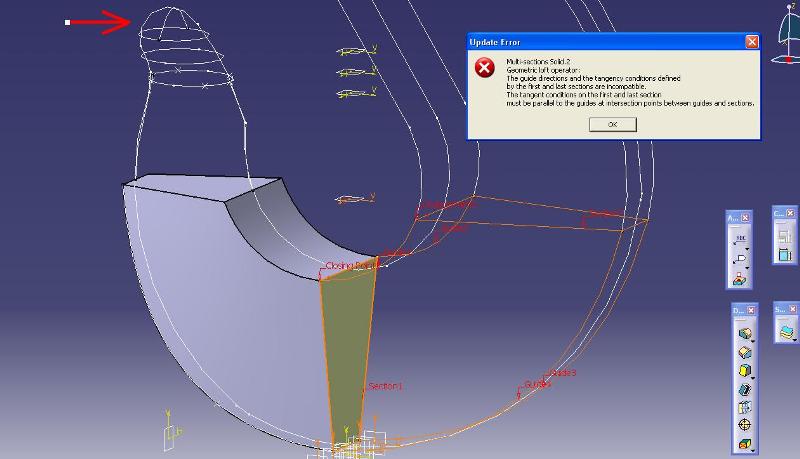

Stefan Poslat zprávu \| Profil	Datum: 4.2. 2012 \| Zobrazeno: 9932x Konfigurace CATIA: Text dotazu: zravim nevie mi niekto poradit? Robim zeriavovy hak a neviem dokoncit jeho spicku kruhovu plochu potrebujem vytiahnut aby vyzerala \"ihlan\"... a este jedna vec ked spajam pomocou multi scetion solid plochy tak s vodiacimi krivkami (guide) nie je problem ale akonahle spajam plochu s 3D telesom tam mi to uz nejde... som na to dost sprosty...ale nutne to potrebujem do skoly. Dik za rady...) Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#2600] \| Publikováno: 05.02. 2012 - 23:06 Pokud chcete špičku jako jehlan, tak si vytvořte obyčejný Pad a pak zkoste jaho stěny pomocí funkce Draft. Multisection vám nejde vytvořit, protože pravděpodobně nemáte vodící křivky kolmé na profily v místě jejich průniku (přesně tenhle problém s "hákem" už jsem jednou u někoho řešil). Pokud vytváříte vodící křivku jako spline, nastavte v bodech, kde prochází profilem, směr tangenty kolmo k profilu (pokud je profil skica, tak kolmo ke skicovací rovině).
Stefan Poslat zprávu \| Profil	[#2601] \| Publikováno: 05.02. 2012 - 23:56 Dakujem. Tu spicku som uz vyriesil. Ospravedlnujem sa ale nikde som to tu nenasiel s tym hakom. ale stale nechapem kde nastavim tie vodiace krivky kolmo k profilu? Este raz dik.
Ing Jan Cinert Poslat zprávu \| Profil	[#2604] \| Publikováno: 06.02. 2012 - 14:48 Tady na fóru to není, to bylo u jednoho zákazníka. Jestli vytváříte spline, po výběru bodu vyberte rovinu, kde je naskicovaný profil - tím určíte směr tangenty spline v tomto bodě.
