Sieť bodov STL preložiť plochou

Kompletní přehled příspěvků v tématu Sieť bodov STL preložiť plochou řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

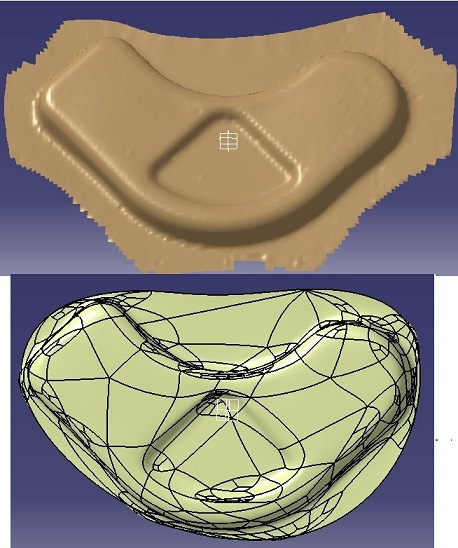

komli Poslat zprávu \| Profil	Datum: 4.4. 2012 \| Zobrazeno: 9944x Konfigurace CATIA: Text dotazu: Zdravím, potreboval by som poradiť ako natiahnuť cez sieť bodov plochu a vytvoriť z toho part. Mám STL aj Part, ale neviem aký je postup. Prikladám fotky. ďakujem za pomoc :) Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#2773] \| Publikováno: 04.04. 2012 - 14:36 1. Proč zakládáte znovu to samé téma, viz. váš dotaz z 30. března? pokud Vám ihned někdo neodpoví, tak to dalším novým tématem neurychlíte. 2. Už v prvním tématu jsem Vás nasměroval na možné řešení. 3. Pro takhle jednoduchý tvar Vám bohatě stačí GSD + FreeStyle. V GSD si nataháte základní skici a plochy, ve FreeStyle si je pak dotáhnete do požadovaného tvaru. Vytvořit Part z plochy můžete buď fcí Close surface nebo oříznutím většího solidu vytvořenou plochou.
Zdeněk Mrázek Poslat zprávu \| Profil	[#2776] \| Publikováno: 04.04. 2012 - 16:36 Jinak problematiku tvorby plochy z mračna bodů řeší obor zvaný reverse engineering (můžete si o tom něco vygooglit), ale jsou to dosti komplikované postupy. Catia na to má modul (neměl jsem možnost s ním dělat), používal jsem jiné sw, ale byla to zdlouhavá a pracná záležitost. Ale to hovořím o komplikovanějších tvarech (konkrétně šlo o tvorbu formy podle modelu figurky, vytvořené designérem).
