Rozvinutý tvar-tvorba výkresu

Kompletní přehled příspěvků v tématu Rozvinutý tvar-tvorba výkresu řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek

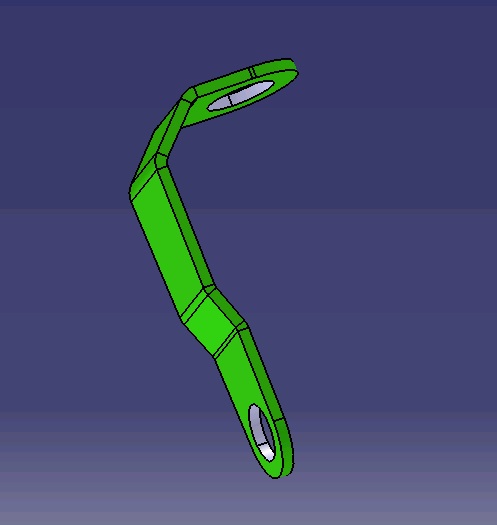

Bohdan Poslat zprávu \| Profil	Datum: 16.4. 2013 \| Zobrazeno: 12132x Konfigurace CATIA: Text dotazu: Dobrý den, chtěl bych požádat o radu. Vytvořil jsem konzolu viz. obrázek, ale pro zhotovení polotovaru ( ještě před ohnutím ) bych potřeboval tvar na výkrese rozvinout. Nenapadá mě žádná možnost, jak uvedenou konturu dostat na "papír". Děkuji za vyjádření. Bohdan Přiložené obrázky:

Ing Jan Cinert Poslat zprávu \| Profil	[#3808] \| Publikováno: 17.04. 2013 - 12:29 Existují dvě možnosti, jak to udělat. 1. v GSO je funkce Unfold, která dokáže rozvinout plochu podle zadaných kritérií 2. vytvořte díl v Sheet metalu a použijte funkci Unfolded view přímo ve výkresu (při samotné definici pohledu)
Michal Buráň Poslat zprávu \| Profil	[#4646] \| Publikováno: 28.07. 2014 - 11:53 Dobrý den, mám vytvořenou plechovou součást v Sheet metalu a vložím na výkres rozvinutý tvar. Problém mám ale v tom, že mi to nevykreslí osy nebo čáry ohybu. Má CATIA tuhle funkci, nebo jsem odkázán jen na orientaci podle hran? U složitějších ohybu se to z okolních hran velmi nepřesně odhaduje.

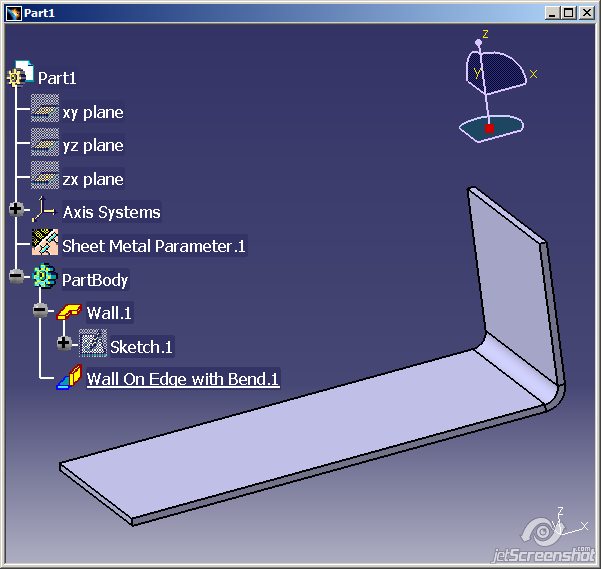

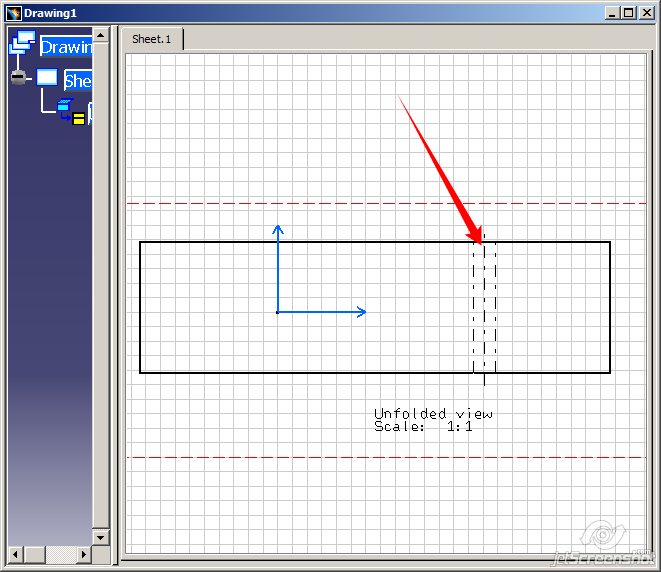

Ing Jan Cinert Poslat zprávu \| Profil	[#4647] \| Publikováno: 30.07. 2014 - 10:45 Máte zapnuté zobrazení os ve vlastnostech pohledu? CATIA osy zobrazuje, viz. příloha. Přiložené obrázky:
