Rada (Dělící rovina CORE & CAVITY

Kompletní přehled příspěvků v tématu Rada (Dělící rovina CORE & CAVITY řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Fidji Poslat zprávu \| Profil	Datum: 1.10. 2013 \| Zobrazeno: 10114x Konfigurace CATIA: V5 R18 Text dotazu: Dobrý den, prosím o radu, ve škole jsem dostal za úkol vytvořit vstřikovací formu pro zadaný díl, jenže si nějak nemůžu pomoci, kde bude hlavní dělící rovina a jaká by byla nejlepší poloha výrobku ve formě. Výrobek přikládám jako přílohu. Děkuji za rady. Přiložené soubory: model_se_smrstenim.CATPart

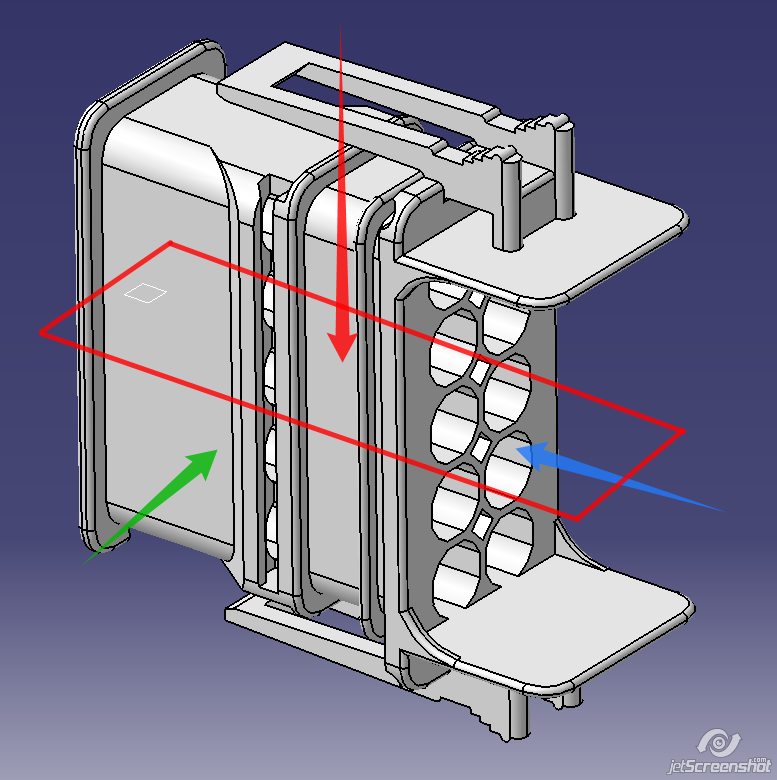

Ing Jan Cinert Poslat zprávu \| Profil	[#4149] \| Publikováno: 03.10. 2013 - 09:20 Dobrý den, směry bych zkusil podle obrázku: červená: hlavní směr zelená: šíbr pro klipy modrá: šíbr pro vnitřní otvory Je to hodně na hrubo, ale teoreticky by to mohl stačit. Samozřejmě se pak musí na dílu udělat úkosy a celkově ho optimalizovat, aby byl odformovatelný. Přiložené obrázky:
Ing Jan Cinert Poslat zprávu \| Profil	[#4150] \| Publikováno: 03.10. 2013 - 09:22 Ještě jsem zapomněl dodat, že se to většinou už konstruuje s ohledem na formování. Pokud dostanete hotový díl a nevíte, jestli si můžete dovolit někde něco změnit, je to vždycky horší.
Fidji Poslat zprávu \| Profil	[#4151] \| Publikováno: 03.10. 2013 - 22:04 Děkuji za rady a za odpověď, nakonec jsem to udělal v Shapu odformování bude pomocí 4 šíbru, kde první se vytáhnou jádra a se spoždením pomocí lomených kolíků vytahnu ty klipy a aby toho nebylo málo, bude potřeba třídeskový systém formy :-)
Ing Jan Cinert Poslat zprávu \| Profil	[#4152] \| Publikováno: 04.10. 2013 - 00:07 Já jsem si také říkal, že to nebude úplně snadné... Tak až to budete mít hotové, tak to sem (sekce Ke stažení) nahrajte, ať z toho ostatní taky něco mají.
