Pattern po šroubovici

Kompletní přehled příspěvků v tématu Pattern po šroubovici řazený podle data jejich publikace na fóru.

Uživatel	Příspěvek
Hajcus_14 Poslat zprávu \| Profil	Datum: 6.1. 2021 \| Zobrazeno: 4200x Konfigurace CATIA: CATIA V5 - 6R2018 Text dotazu: Dobrý den, je možné vést pattern (případně nějakou jinou funkci) po šroubovici? Konkrétní příklad - točité schodiště. Znám výšku, počet schodů i celkový úhel. Děkuji.

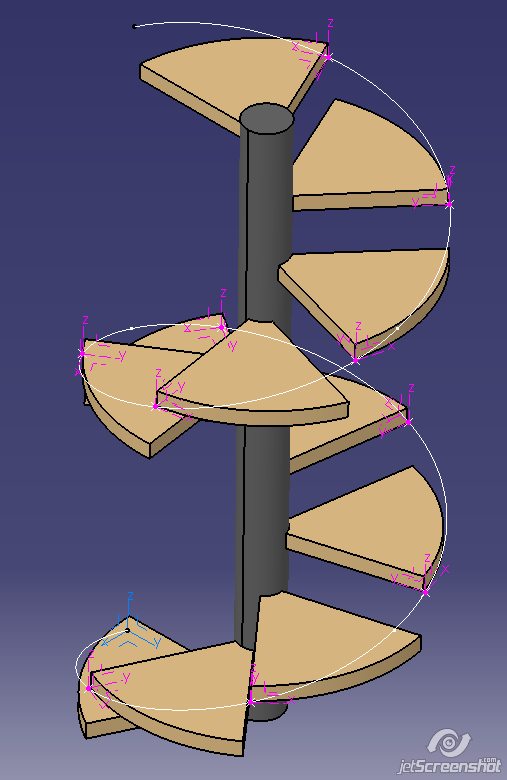

Ing Jan Cinert Poslat zprávu \| Profil	[#6901] \| Publikováno: 06.01. 2021 - 12:48 Dobrý den, jedna konkrétní funkce přesně na tohle není, ale lze toho efektivně docílit. Od verze R26 dokáže funkce UserPattern vzít jako vstup pro definici pozice i Axis system a dokonce i celý balík axisů ve funkci Points repetition, kde je opět novinka, které dokáže kromě bodů a jejich normál na křivce (detailně popsané v tomto článku o R26) vytvořit i orientované Axis systémy v každém bodě. Pak stačí jen spočítat parametry šroubovice a určit počet schodů. Ukázka v příloze Přiložené obrázky:
